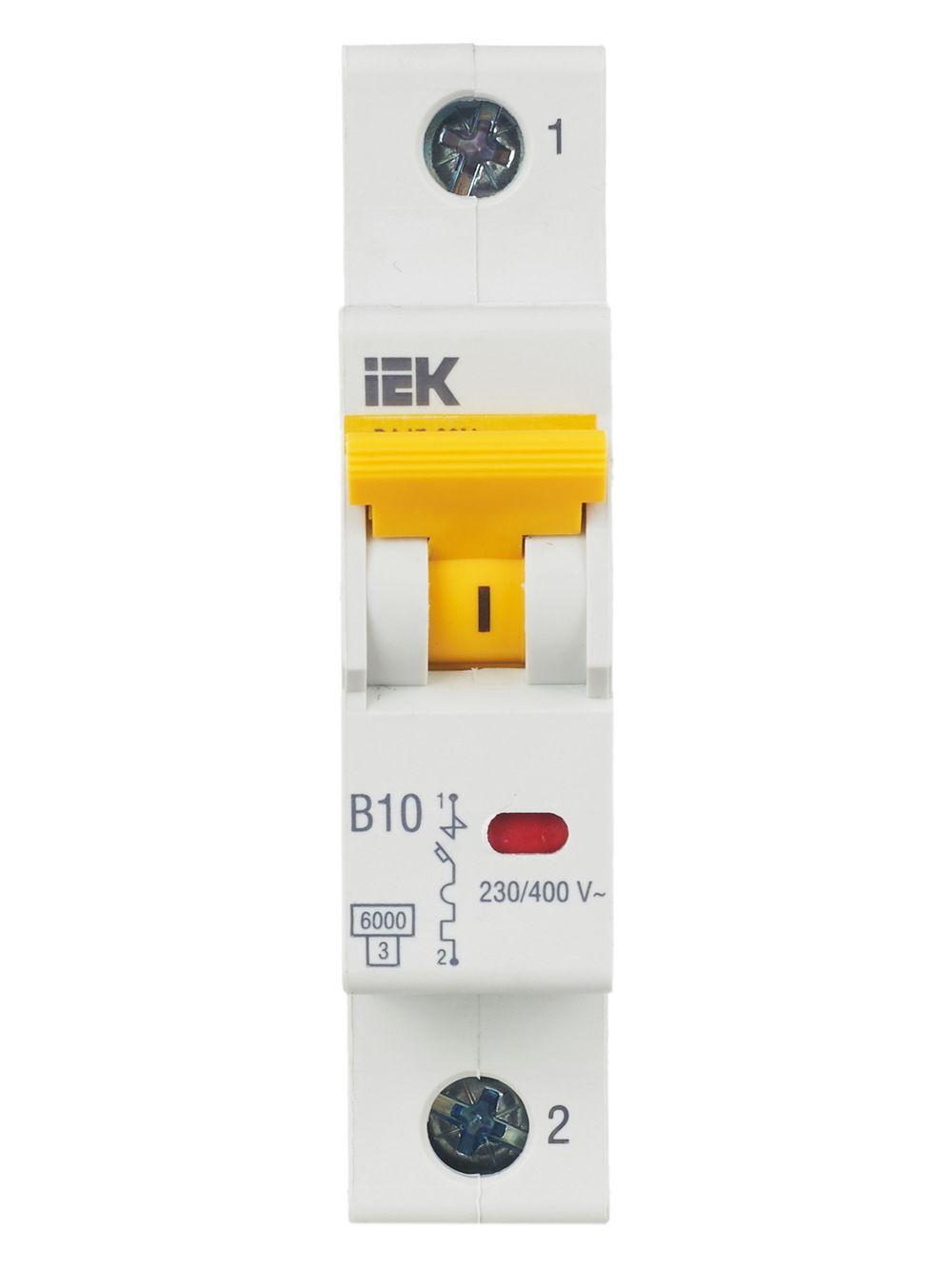

Что делает обычный автомат
Автоматический выключатель следит за током в линии. Если включить слишком много техники сразу, провод начинает греться, и автомат через некоторое время отключит линию — это защита от перегрузки. При коротком замыкании он срабатывает мгновенно.

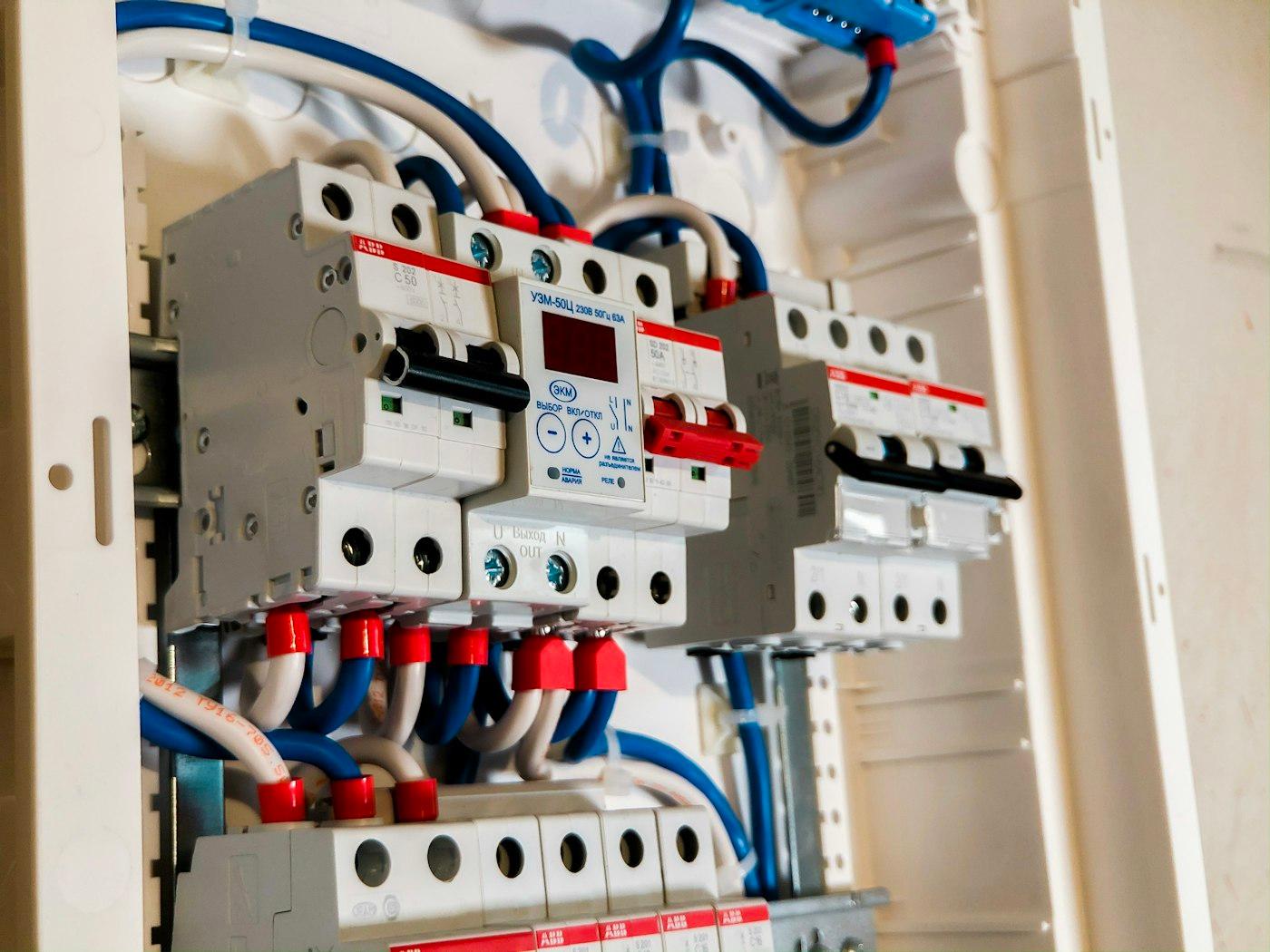

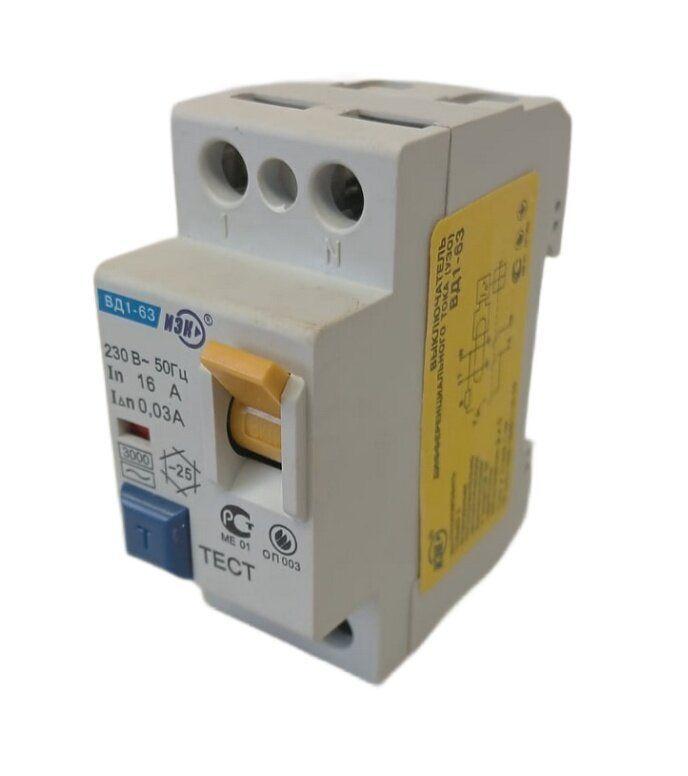

Что делает УЗО
УЗО — устройство защитного отключения. Оно сравнивает ток, который ушёл в линию по фазе, с током, который вернулся по нулю. В исправной проводке они равны. Если часть тока «утекает» — через повреждённую изоляцию на корпус стиральной машины или через человека, — появляется разница, и УЗО за доли секунды отключает линию.
Главное, что нужно помнить: УЗО не защищает от перегрузки и короткого замыкания. Поэтому в той же линии вместе с ним обязательно ставят автомат.

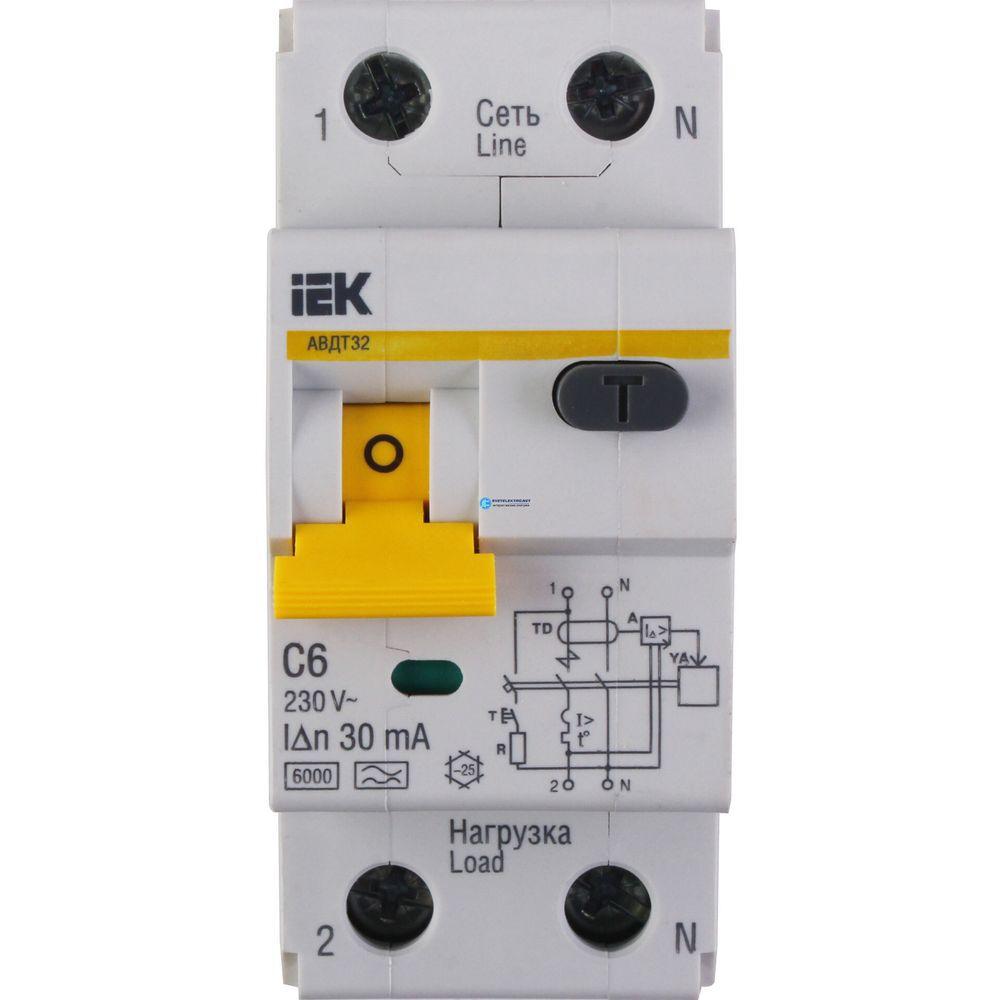

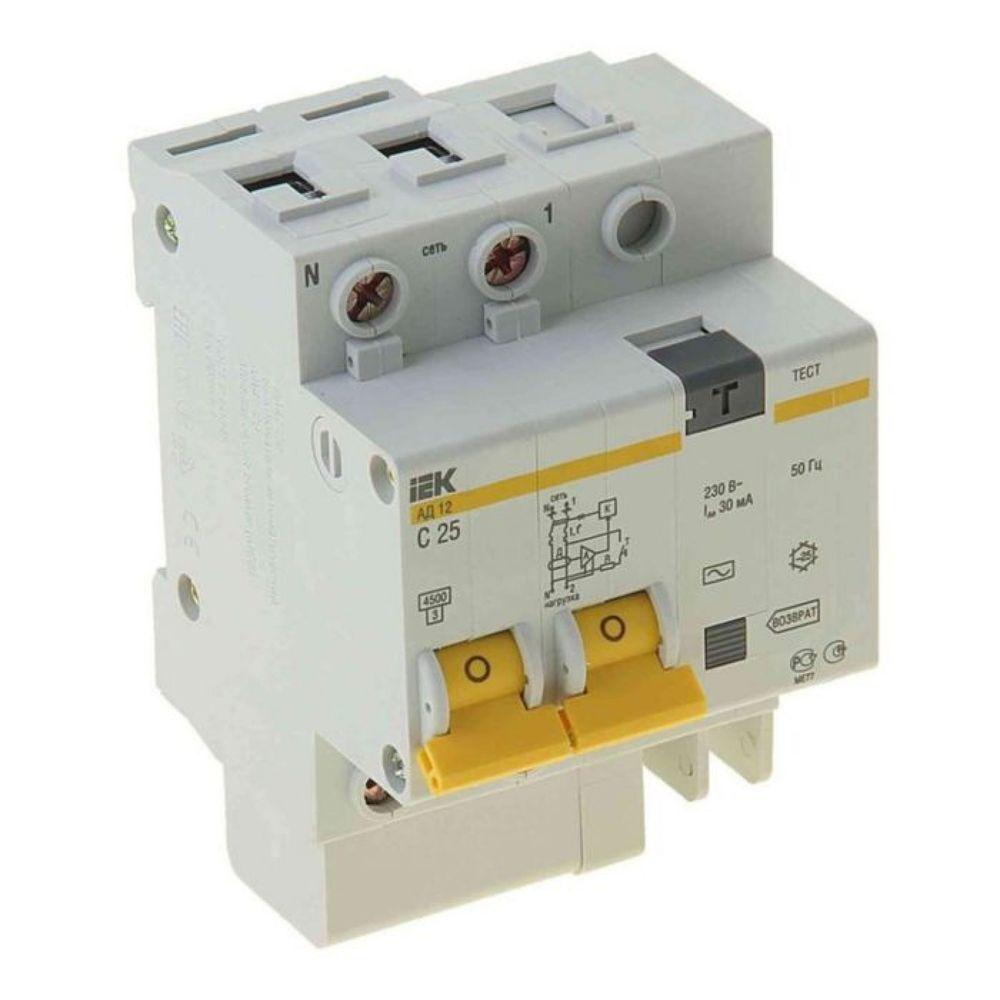

Что такое дифавтомат
Дифавтомат (АВДТ) — это автомат и УЗО в одном корпусе. Он отключит линию и при перегрузке, и при коротком замыкании, и при утечке тока. Занимает меньше места в щитке, чем пара «УЗО + автомат».
Есть в магазине
Сравнение в одной таблице
| Автомат | УЗО | Дифавтомат | |
|---|---|---|---|
| Перегрузка | защищает | нет | защищает |
| Короткое замыкание | защищает | нет | защищает |
| Утечка тока, удар током | нет | защищает | защищает |
| Нужен ли рядом автомат | — | да | нет |
Что выбрать
Дифавтомат на каждую линию — удобно, когда линий немного или в щитке мало места. Если он сработает, отключится только одна линия, и сразу понятно, где искать неисправность.
Одно УЗО на группу линий плюс автоматы — дешевле, когда линий много. Например, одно УЗО на все розетки кухни и по автомату на каждую розеточную линию. Минус: при утечке отключится вся группа, и неисправность придётся искать по линиям.
Как подобрать
- Номинал автомата — по сечению медного провода: 1,5 мм² (обычно освещение) — 10 А, 2,5 мм² (розетки) — 16 А.
- Номинал УЗО — не меньше, чем у автомата в той же линии. Обычно берут на ступень больше: автомат 16 А — УЗО 25 А. Если УЗО защищает группу линий, ориентируйтесь на автомат перед этой группой.
- Ток утечки. 30 мА — розетки, кухня, ванная, улица. 10 мА — отдельная линия в ванную, если так указано в проекте. 100–300 мА — противопожарные на вводе, человека они не защищают.
- Тип. AC — для большинства линий. A — ещё и для пульсирующего тока: стиральные и посудомоечные машины, варочные панели, техника с инвертором. Тип указан значком на корпусе.
- Полюса. Для однофазной сети 220 В нужны двухполюсные УЗО и дифавтоматы: через них проходят и фаза, и ноль.
Есть в магазине

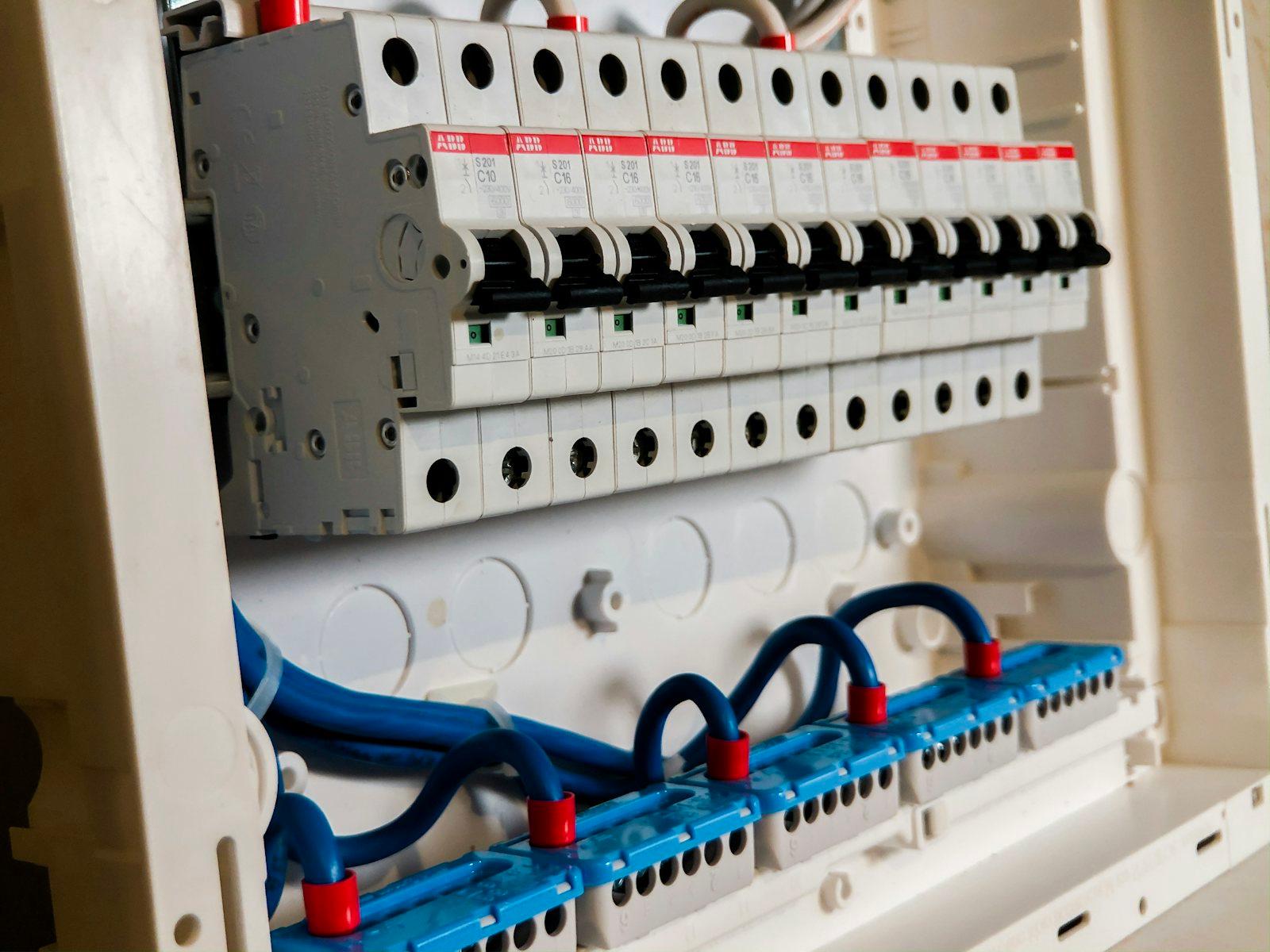

Частая ошибка при подключении
Ноль после УЗО нельзя объединять с нулями других линий. Тогда часть тока вернётся «мимо» УЗО, и оно будет отключаться без видимой причины. У каждого УЗО свой ноль.
